Konstruktion und Fertigung einer Schutzabdeckung für Lautsprecher im industriellen Einsatz

Ausgangssituation

Ein Industriekunde stand vor dem Problem, dass auf Deckenhöhe montierte Lautsprecher regelmäßig beschädigt wurden.
Insbesondere die empfindliche Membran war häufig betroffen, da diese - unbeabsichtigt  oder durch mutwillige Beschädigung - eingedrückt wurde.

Gesucht wurde eine Lösung, die:

• den Lautsprecher zuverlässig schützt
• einfach und im laufenden Betrieb montierbar ist
• kostengünstig umgesetzt werden kann


Zusätzlich erschwert wurde das Projekt durch die komplexe Freiformgeometrie des Lautsprechers.

Unsere Leistungen in diesem Projekt

• 3D-Scan des Lautsprechers
• CAD-Konstruktion der Schutzabdeckung
• Prototypen- und Serienfertigung im 3D-Druck


Konstruktion & Vorgehensweise

Um eine optimale Passform zu gewährleisten, wurde der Lautsprecher zunächst präzise 3D-gescannt. Wir erreichend dabei eine Genauigkeit von +/- 0,02 mm - mehr als ausreichend für dieses Projekt!

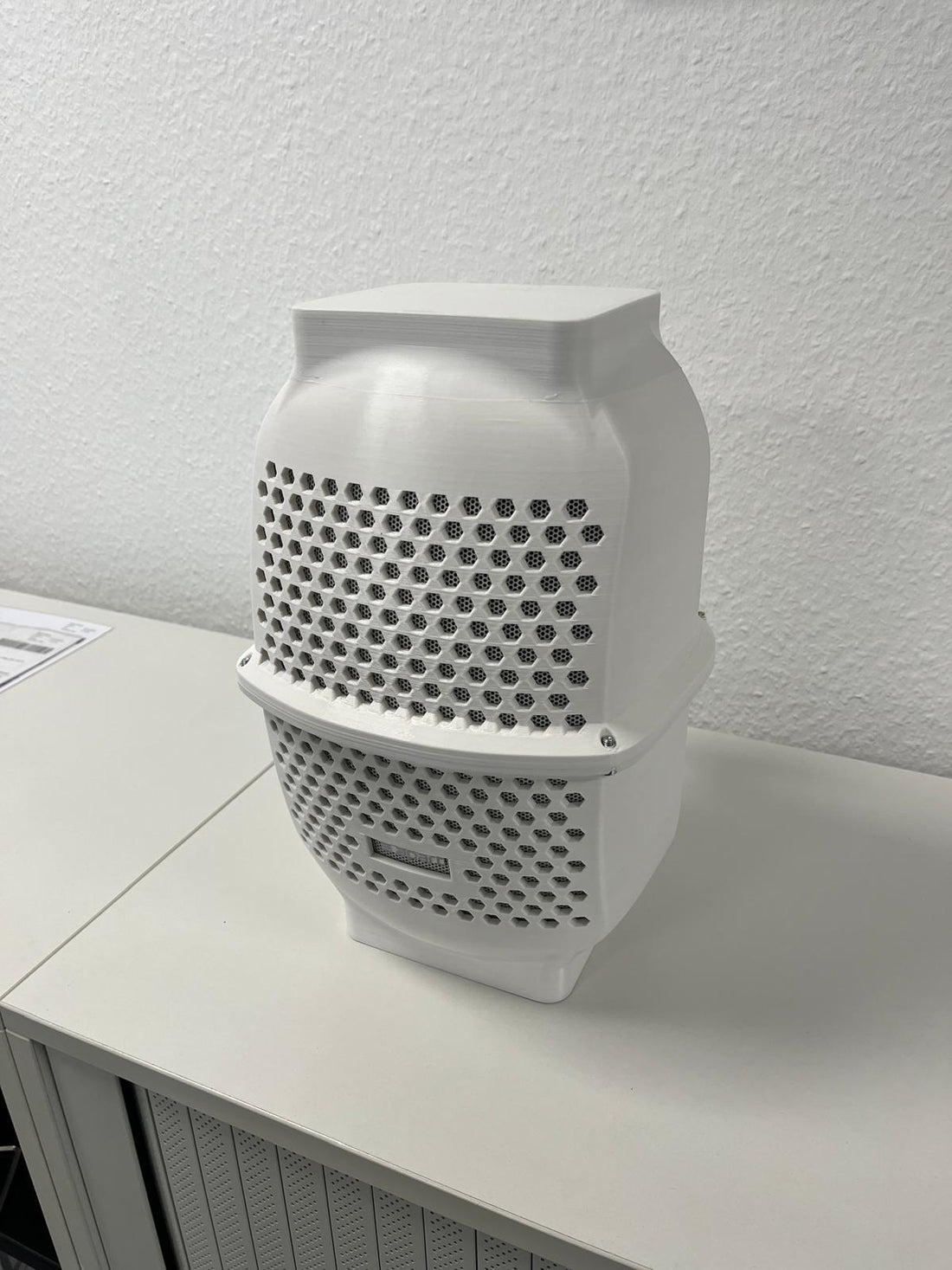

Der Scan bildete die Grundlage für die passgenaue CAD-Konstruktion der Schutzabdeckung, die fertig so aussieht:

Die Abdeckung wurde zweiteilig und verschraubbar ausgeführt.
So kann sie im montierten Zustand des Lautsprechers um diesen herumgelegt und verschraubt werden – eine Demontage des Lautsprechers ist nicht erforderlich.
Die Montage ist dadurch schnell, sicher und im laufenden Betrieb möglich.

Das Design wurde von Beginn an 3D-Druck-gerecht ausgelegt.
Dies reduzierte die Fertigungskosten und ermöglichte eine schnelle Prototypenherstellung.
Auf der Innenseite wurden Moosgummistreifen integriert, um den Lautsprecher vor Kratzern und Vibrationen zu schützen.

Prototyp & Serienfertigung

Nach der Konstruktion erfolgte die Fertigung eines Prototyps:

• 3D-Druck der Bauteile
• Einbringen von Messing-Gewindeeinsätzen
• Montage der Moosgummistreifen


Nach erfolgreicher Verifizierung der Passform beim Kunden wurde die Serienfertigung gestartet.
Die Lieferung erfolgte komplett inklusive Montagematerial.

Ergebnis & Mehrwert für den Kunden

• zuverlässiger Schutz der Lautsprecher
• sehr einfache und schnelle Montage
• geringe Fertigungs- und Montagekosten
• flexibel anpassbar bei neuen Lautsprechermodellen
• gefertigt aus recyceltem Material – nachhaltig und hochwertig


Die Lösung erwies sich als praktikabel, leicht und wirtschaftlich.
Der Kunde zeigte sich mit dem Ergebnis sehr zufrieden.

Fazit

Dieses Projekt zeigt, wie sich durch 3D-Scan, durchdachte CAD-Konstruktion und additive Fertigung funktionale Schutzlösungen effizient und wirtschaftlich realisieren lassen – auch bei größeren Stückzahlen.
